重要注意事項和安全信息
Important notices and safety information
布氏硬度試驗主要用于鑄鐵、鋼材、有色金屬及軟合金等材料的硬度測定，此外還可以用于硬質的塑料、電木等某些非金屬材料硬度的測定。適用于工廠、車間、實驗室、大專院校和科研機構
● 本儀器具備12級試驗力，16種布氏硬度的測試標尺，可任意選擇；
● 具備了4組球壓頭，都能自動參與測試；
● 具備了兩組物鏡，且都能參與壓痕直徑的測量；
● 依據選擇的標尺，物鏡和壓頭自動切換；
● 預置試驗力保持時間、調節測量壓痕光源的強弱功能；
● 顯示測量壓痕長度、硬度值、測量次數等；
● 選擇各硬度標尺之間的換算值；
● 硬度測試結果可打印輸出。

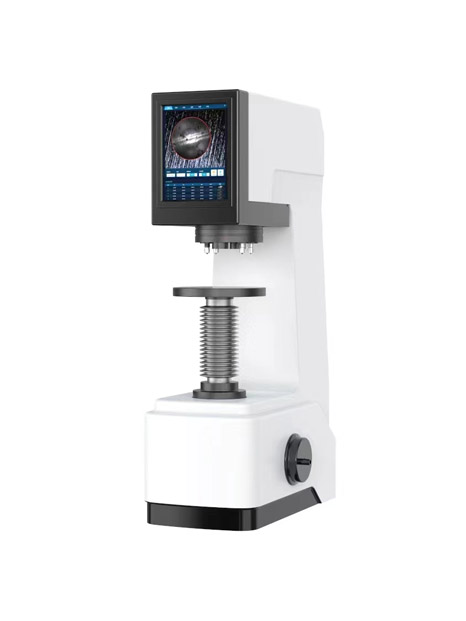

全自動布氏硬度計，獨有的自動轉塔結構系統，用戶自定義測量目標相匹配的硬質合金壓頭、試驗力、保持時間后進行開始試驗，測量完成后，無須移動工件，自動轉換，CMOS直接捕獲壓痕圖像，利用先進的數字成像技術在壓痕圖像上自動尋找最符合壓痕特點的像素，高速分析，自動讀數。對標準塊壓痕、有陰影壓痕、背景模糊壓痕、橢圓壓痕均自動測量。
主要技術指標
Main Specifications
|
名 稱 |
規 格 |
|
試 驗 力 |
29.42N(30kg) 306.45N（31.25kg） 612.9N（62.5kg）、 980.7N（100kg）、 1226N（125kg）、1839N（187.5kg）、 2452N（250kg）、4903N（500kg）、 7355N（750kg）、 9807N（1000kg）、14710N（1500kg）、29420N（3000kg） |
|
可轉換標尺 |
HB 10/3000、HB 10/1500、HB 10/1000、HB 5/750、HB 10/500、HBW 10/250、HB5/250、HB 2.5/187.5、 HB 10/125、HB5/125、HB10/100、HB 5/62.5、 HB2.5/62.5、HB5/31.25 、HB2.5/31.25、HB1/30 |
|
測 量 范 圍 |
8~650HBW |
|
加 載 方 式 |
工作臺自動升降、加載、保荷、卸載、自動測量 |
|
試件允許最大高度 |
280mm |
|
壓頭中心到機壁距離 |
200mm |
|
主試驗力加載時間 |
5~8S |
|
保荷時間 |
0-99S |
|
壓頭物鏡轉換 |
自動 |
|
外 形 尺 寸 |
230*600*920mm |
|
重 量 |
130Kg |
|
物 鏡 |
1X、2X |
|
光路轉換 |
自動 |
|
壓頭直徑 |
Φ1、Φ2.5、Φ5、Φ10安裝在同一轉塔 |
|
工作模式 |
一鍵式操作，工作臺自動升降、加載、保荷、卸載、CMOS測量 |
|
壓痕圖像測量方式 |
自動測量 |
|
壓痕圖像重復測量精度 |
重復性達到±0.8% |
|
數據顯示方式 |
12.1英寸工業級觸摸屏 |
|
數據輸出 |
輸出報告WORD 和EXCEL形式，可打印輸出；圖形引擎顯示更多功能 |
|
數據統計 |
硬度換算：依據國家標準，自動進行布氏—洛氏—維氏—努氏等多種硬度數值轉換，實時顯示。 |
|
光源 |
LED |
|
功能調節 |
無極調節光源強弱 |
|
通訊接口 |
USB、RJ45LAN、WLAN、RS232 |
|
外形尺寸mm(L×W×H) |
1000×595×350 |
|
電源電壓 |
AC 220V/110V±5%，50~60 Hz |

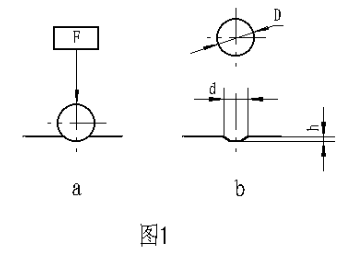

金屬布氏硬度試驗系采用一定直徑硬質合金球，以規定試驗力壓入被測材料表面（圖1a）按規定保持時間后，卸除試驗力，（圖1b）測量試樣表面的壓痕直徑，以計算出布氏硬度，并以下式計算之：
HBW=0.102 x 2F/πD（D-
）
式中：F--------試驗力N；
D-------球直徑mm；
d--------壓痕平均直徑mm;
HBW---用硬質合金球壓頭測得的布氏硬度。
例如：216HBW10/3000/10,當用硬質合金球直徑10mm, 在29.42KN（3000kgf）試驗力下保持10秒測定硬度為216時，其布氏硬度以符號HBW表示，依次類推。
裝 箱 單|
名 稱 |
規 格 |
單 位 |
數 量 |
備 注 |
|
布 氏 硬 度 計 |
|
臺 |
1 |
|
|
球壓頭 |
φ10、φ5、φ2.5、φ1 |
只 |
4 |
|
|
物鏡 |
1╳、2╳ |
只 |
2 |
|
|
附件箱 |
|
只 |
1 |
|
|
讀數顯微鏡 |
20╳ |
只 |
1 |
|
|
“V”型試臺 |
|
只 |
1 |
|
|
大平試臺 |
|
只 |
1 |
|
|
小平試臺 |
|
只 |
1 |
|
|
防塵罩 |
|
只 |
1 |
|
|
內六角扳手 |
|
把 |
1 |
|
|
電源線 |
|
根 |
1 |
|
|
保險絲 |
2A |
根 |
2 |
|
|
布氏硬度塊 |
（150～250）HBW3000/10 |
塊 |
1 |
|
|
布氏硬度塊 |
（150～250）HBW750/5 |
塊 |
1 |
|
|
布氏測量系統 |
集成在主機中 |
套 |
1 |
|
|
產品合格證 |
|
份 |
1 |
|
|
產品使用說明書 |
|
本 |
1 |
|
